VISION 2000
瑞士Remag®生产的VISION 2000®系列液体流量计是专业为小流量的工况设计开发。VISION 2000®系列反应灵敏、精度高、重复性强，任何小流量的环境都可适用。
优势：
大量的脉冲带来了非常好的检测精度。特殊的设计可以针对非常微小的流量的时候依然反应速度极快。VISION 2000®不需要在逆流方加装直线管道。简单的机械设计保证了VISION 2000®可以长时间免维护的使用而不会损失任何检测精度，并且外力不会影响检测系统。
特色：
- 低成本
- 相同本体可设置6段流量
- 机械设计简单
- 整体长度仅45mm，重量仅10克左右
- 高重复性
- 开关量输出
- 温度范围： -20 to +100°C
- 工作压力： 25 bar
型号 |
流量范围 l/min |
脉冲 /l |
频率 /Hz |
DN |
Air split /mm |
46500-164-4F16,5 |
2 - 35 |
700 |
23 - 408 |
8 |
0,4 |
46500-164-4F23 |
1,5 - 25 |
1000 |
25 - 416 |
8 |
0,4 |
46500-164-4F44 |
1 - 15 |
2200 |
37 - 550 |
8 |
0,15 |
46510-164-4F44 |
1 - 10 |
3300 |
55 - 550 |
6 |
0,15 |
46500-164-2F66 |
0,5 - 7,5 |
4700 |
38 - 575 |
8 |
0,15 |
46510-164-2F66 |
0,5 - 5 |
6900 |
58 - 575 |
6 |
0,15 |
参数：
流量 |
见下附选型表 |
液体介质 |
液体不内颗粒；如有，推荐20-40micros过滤 |
压力 |
25 bar (200 bar bursting pressure) end connection G 3/8" or NPT 3/8“ |
接口 |
G 3/8" or NPT 3/8" |
温度范围 |
-20 - +100°C |
准确性 |
+/- 3% of reading |
重复性 |
Better than 0,5 % |
粘度 |
Up to approx. 15cSt |
压降 |
见下表 |
电气联接 |
AMP Faston 2,8/6,3 mm x 0,8 mm or 1m cable 3xAWG 24 with free
cable end or connector bases with 3 flat connectors 2,8 x 0,5 fitted for
electrical connector EN 60529 |
电压 |
5 - 24 VDC |
功率 |
Approx. 8mA |
输出信号 |
Frequency open collector (NPN sinking) |
输出电流 |
Max. 20mA |
材质 |
Body: Grilamid TR55 (PA12)
Turbine: PA12 Ferrit
Bearings: PTFE / Graphite |
密封尺寸 |
内Ø8,5mm,外Ø14,5mm,厚2mm,硬度70Sh A |
注：如订购10,000件可定制。
压降：
|
46500-164-4F16,5 |
46500-164-4F22/4F23 |
46500-164-4F44 |
46510-164-4F44 |
46500-164-2F66 |
46510-164-2F66 |
1 l/min |
=~0 |
=~0 |
=~0 |
=~0 |
=~0 |
=~0 |
2 l/min |
=~0 |
=~0 |
=~0 |
0,05 |
=~0 |
0,06 |
5 l/min |
=~0 |
0,05 |
0,05 |
0,2 |
0,12 |
0,2 |
10 l/min |
0,15 |
0,17 |
0,2 |
0,4 |
0,4 |
0,7 |
15 l/min |
0,25 |
0,27 |
0,4 |
|
|
|
20 l/min |
0,45 |
0,48 |
|
|
|
|
25 l/min |
0,60 |
0,65 |
|
|
|
|
30 l/min |
0,92 |
|
|
|
|
|

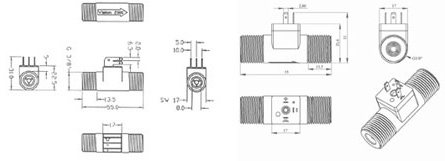

尺寸：
接线：
使用和安装指导：
- 使用前测试传感器对液体的兼容性；
- 如含有颗粒则必须加装过滤器；
- 正确安装入洁净的管道中；
- 通电前检查接线；
- 不要超负荷使用；
- 需要注意 VISION 2000®是容积型检测装置，如有气体也会计算在内；
- 如正确安装，本产品是免维护的；
- 使用VISION 2000® 必须由专业人士指导。
|
