VISION 1000
瑞士Remag®生产的VISION 1000®系列液体流量计是专业为小流量的工况设计开发。VISION 1000®系列反应灵敏、精度高、重复性强，任何小流量的环境都可适用。
优势：
大量的脉冲带来了非常好的检测精度。特殊的设计可以针对非常微小的流量的时候依然反应速度极快。VISION 1000®不需要在逆流方加装直线管道。简单的机械设计保证了VISION 1000®可以长时间免维护的使用而不会损失任何检测精度，并且外力不会影响检测系统。
特色：
- 低成本
- 流量范围: 0,1 - 2,5 l/min
- 机械设计简单
- 整体长度仅45mm，重量仅10克左右
- 高重复性
- 开关量输出
- 温度范围： -20 to +100°C
- 工作压力： 25 bar
型号 |
流量范围 l/min |
脉冲 /l |
频率 /Hz |
DN |
Air split /mm |
46540-163-2F66 |
0,1 - 2,5 |
22'000 |
36,6 - 916,66 |
5 |
0,1 |
参数：
流速 |
0,1 - 2,5 l/min (start: 0,07 l/min) |
液体介质 |
液体不内颗粒；如有，推荐20-40micros过滤 |
压力 |
25 bar (100 bar bursting pressure) |
接口 |
G 1/4" or NPT 1/4" (maximum torque approx. 6Nm) |
温度范围 |
-20 - +100°C |
准确性 |
> 0,25 l: +/- 3% of reading
< 0,25 l: +/- 3% of end value |
重复性 |
大于 0,5 % |
粘度 |
最大约15cSt |
压降 |
见下表 |
电气连接 |
3线插头连接 |
电压 |
5 - 24 VDC |
功率 |
approx. 8mA |
输出信号 |
NPN |
输出电流 |
20mA |
材质 |
Body: Grilamid TR55 (PA12)
Turbine: PA12 Ferrit
Bearings: PTFE / Graphite |
密封尺寸 |
内Ø7mm,外Ø13mm,厚2mm, 硬度70Sh A |
注：如订购10,000件可定制。

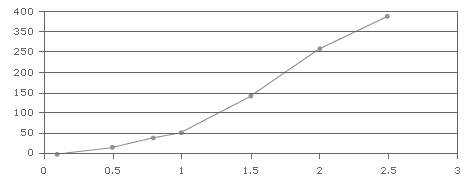

压降：
X:
Flow l/min Y: delta P mbar
流量：
X:
Flow l/min
Y: Divergency in %

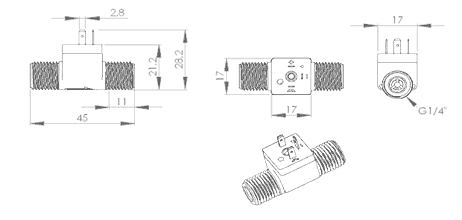

尺寸：

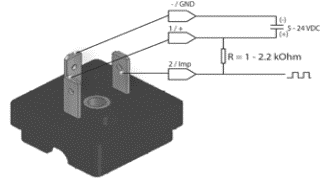

接线：
使用和安装指导：
- 使用前测试传感器对液体的兼容性；
- 如含有颗粒则必须加装过滤器；
- 正确安装入洁净的管道中；
- 通电前检查接线；
- 不要超负荷使用；
- 需要注意 VISION 1000®是容积型检测装置，如有气体也会计算在内；
- 如正确安装，本产品是免维护的；
- 使用VISION 1000® 必须由专业人士指导。
|
